C4.2 : TP Dessins de fractales

Les fractales

Une fractale est un objet dont la structure est invariante par changement d'échelle.

Le mot fractale fait référence à une théorie mathématique précise développée par le mathématicien Benoît Mandelbrot dans les années 1970.

Des formes fractales approximatives se retrouvent dans de nombreux domaines naturels :

But du TP : Le but de ce TP est de dessiner quelques fractales à l'aide du module PIL.

Fractales de von Koch

Présentation

Courbe de Koch (avec une profondeur de 4)
Flocon de Koch (avec un profondeur de 4)

Programmation

► La méthode line de PIL

Pour dessiner, on utilisera le module PIL.

Les traits seront tracés à l'aide de la méthode line.

Exemple :

from PIL import Image, ImageDraw
L = 600
H = 300
image = Image.new('RGB', (L, H), (240, 240, 240))
image_dessin = ImageDraw.Draw(image)
image_dessin.line([10,10,L-10,H-10], fill=(255,0,0), width=3)
image.show()

► Des dessins en mode Tortue

On va dessiner la courbe de von Koch en programmant une tortue virtuelle qui se déplace en laissant une trace sur son passage.

La tortue virtuelle se caractérise par :

Les actions possibles de la tortue virtuelle sont :

La tortue sera implémentée par une classe Tortue dont les attributs et les méthodes sont données par la structure ci-dessous.

class Tortue:
    def __init__(self, dessin, x:float, y:float, a:float):
        self.dessin = dessin   # objet ImageDraw associé à un objet Image de PIL
        self.x = x   # abscisse de la Tortue
        self.y = y   # ordonnée de la Tortue
        self.a = a   # orientation de la Tortue en degrés (0 = horizontal ; + = sens horaire)
        self.couleur = (0,0,0)
        self.epaisseur = 2

    def trace(self, d:float):
        '''
        Déplace la Tortue (en partant de sa position et avec son orientation) d'une distance égale à d pixels tout en traçant un trait.
        Remarque : cette méthode modifie les attributs x et y de la Tortue.
        '''
        pass

    def tourne(self, ang:float):
        '''
        Change l'orientation de la Tortue d'un angle a en degrés.
        Remarque : cette méthode modifie l'attribut a de la Tortue.
        '''
        pass

A faire

1) Compléter le code de la classe ci-dessus. Un peu de trigonométrie sera nécessaire !

2) Pour vous entrainer, écrire le code qui permet de dessiner un carré au centre d'une image à l'aide d'une occurrence de la classe Tortue.

► Utilisation de la récursivité

Les dessins des deux fractales de von Koch se programment facilement en utilisant une fonction récursive.

A faire

1) Écrire le programme avec une fonction récursive qui permet de dessiner, en mode tortue, la courbe de von Koch à une profondeur donnée.

2) Écrire le programme avec une fonction récursive qui permet de dessiner, en mode tortue, le flocon de von Koch à une profondeur donnée.

Tapis de Sierpinski

Présentation

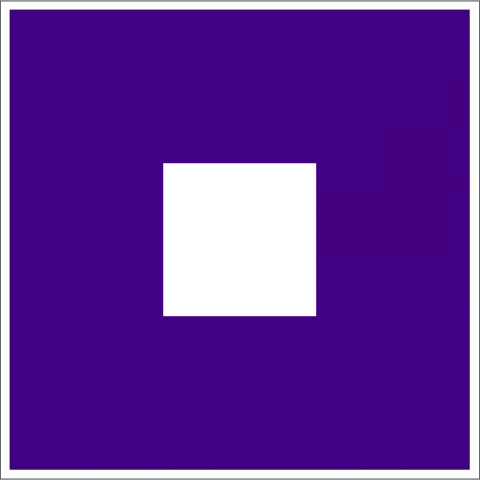

Tapis de Sierpinski (source : wikimedia commons)

Programmation

Écrire un fonction récursive qui dessine la fractale ci-dessus.

On pourra utiliser la méthode rectangle de PIL

Exemple :

from PIL import Image, ImageDraw
L = 400
H = 250
image = Image.new('RGB', (L, H), (240, 240, 240))
image_dessin = ImageDraw.Draw(image)
image_dessin.rectangle([50,50,L-50,H-50], fill=(200,0,0), outline=(0,100,200), width=5)
image.show()

Quelques exemples supplémentaires

Arbre de Pythagore (source : wikimedia commons)

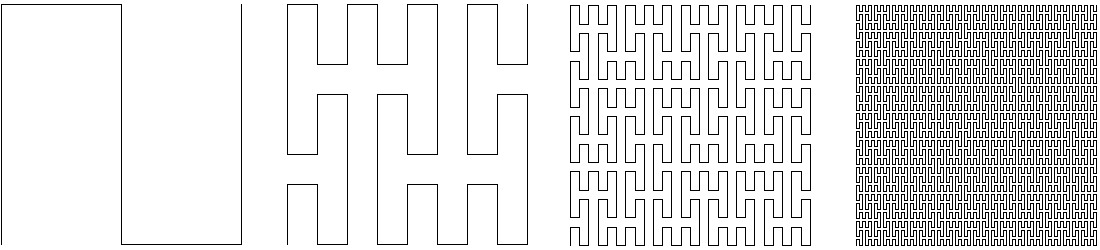

Courbe de Peano (source : wikimedia commons)
